• 相關定義

  • 1. Connected Component（連通分量）：在無向圖的「極大連通」子圖。可切出更小的連通子圖，但那些不再是連通分量；孤立點也是一個連通分量。

  • 2. Biconnected Component 與 Articulation Point：雙連通分量內不含關節點；不同分量可能重疊，重疊點正是原圖的關節點。

  • 3. Bridge-Connected Component：無向圖中不含任何橋的連通分量；任兩點至少有兩條相異路徑，相當於存在環。

  • 4. SCC vs Weakly Connected Component（有向圖）：SCC 內任兩點皆有雙向可達；弱連通分量只要求任兩點至少單向可達。

  • 5. 收縮 SCC 的好處：把每個 SCC 縮為單點，可消除所有環，得到 DAG；在 DAG 上設計與實作演算法更容易、更高效。

Tarjan’s Algorithm to find Bridge

#include <bits/stdc++.h>
using namespace std;

// CLRS 風格著色：WHITE→GRAY→BLACK
enum Color { WHITE, GRAY, BLACK };

struct Tarjan {
  int n, timer = 0;
  vector<vector<int>> adj;      // adjacency list
  vector<Color> color;          // DFS color
  vector<int> d, low, pi;       // d=discover time, low=low-link, pi=parent
  vector<bool> isAP;            // articulation point flags
  vector<pair<int,int>> bridges;// list of bridges (u,v)

  Tarjan(int n)
    : n(n), adj(n+1), color(n+1, WHITE),
      d(n+1, 0), low(n+1, 0), pi(n+1, -1), isAP(n+1, false) {}

  void addEdge(int u, int v){
    adj[u].push_back(v);
    adj[v].push_back(u);
  }

  void dfs(int u){
    color[u] = GRAY;
    d[u] = low[u] = ++timer;    // 進點：發現時間與 low 初值相同
    int children = 0;

    for(int v : adj[u]){
      if(color[v] == WHITE){    // 樹邊 (tree edge)
        pi[v] = u;
        ++children;
        dfs(v);

        // 子樹回傳後，用 child's low 降低自己的 low
        low[u] = min(low[u], low[v]);

        bool is_root = (pi[u] == -1);
        // 關節點：root 需有至少兩個子樹
        if(is_root && children >= 2) isAP[u] = true;
        // 關節點：非 root，若 child's low 回不到 u 之上
        if(!is_root && low[v] >= d[u]) isAP[u] = true;
        // 橋：child 無法經回邊到達 u 或更上層
        if(low[v] > d[u]) bridges.emplace_back(u, v);
      }
      else if(v != pi[u]){      // 回邊 (back edge) 到祖先
        // 已訪問且非父邊，代表能往上「勾」到 d[v]
        low[u] = min(low[u], d[v]);
      }
    }
    color[u] = BLACK;           // 離點
  }

  void run(){
    for(int u = 1; u <= n; ++u)
      if(color[u] == WHITE) dfs(u);
  }
};

int main(){
  // 範例圖：三角形 (1-2-3-1) + 尾巴 (2-4-5)
  Tarjan T(5);
  T.addEdge(1,2); T.addEdge(2,3); T.addEdge(3,1);
  T.addEdge(2,4); T.addEdge(4,5);

  T.run();

  cout << "u: d/low\n";
  for(int u=1; u<=5; ++u) cout << u << ": " << T.d[u] << "/" << T.low[u] << "\n";

  cout << "Articulation points:";
  for(int u=1; u<=5; ++u) if(T.isAP[u]) cout << " " << u;
  cout << "\nBridges:";
  for(auto &e: T.bridges) cout << " (" << e.first << "," << e.second << ")";
  cout << "\n";
}

• 名詞對應

  • $d[u]$：DFS discover time（發現次序）。

  • $low[u]$：從 $u$ 的子樹出發，沿樹邊並至多一條回邊可達到的最小 $d[\cdot]$。

  • $pi[u]$：父節點（parent）。

  • Color：WHITE/GRAY/BLACK（CLRS 著色）。

• 低鏈值（low-link）直覺

  • 不是距離，不是「更短路徑」。

  • 比的是時間戳：$low[u] = \min{ d[u],\ \min d[v]\ (\text{回邊}),\ \min low[\text{children}] }$。

  • 解讀：$u$ 的子樹能「往上勾回去」的最淺層發現時間。

• 為何 v != pi[u] 表示 back edge

  • 無向圖 DFS 只有「樹邊 + 回邊」，沒有 cross/forward。

  • 已訪問且非父的鄰居 $v$ 必為祖先，故 $(u,v)$ 是 back edge。

  • 更新規則：low[u] = min(low[u], d[v])。

• 判斷條件

  • 橋 $(u,v)$（令 $u$ 是 $v$ 的父）：若 $low[v] > d[u]$。

  • 關節點 $u$：

    • 根：子樹數 $\ge 2$。

    • 非根：存在子節點 $v$ 使 $low[v] \ge d[u]$。

• 你剛剛的疑問與釐清

  • Q：else if (v != pi[u]) 為何可當 back edge？

    • A：因為無向圖無 cross/forward；已訪問且非父即祖先，故為 back edge。

  • Q：$low$ 是否代表「更短路徑」？

    • A：否。$low$ 只比較發現時間戳，不是距離或權重。

  • Q：圖上是鄰居，但 DFS tree 上可能是祖先？

    • A：是。原圖鄰接不代表 DFS tree 同層；非父且已訪問的鄰居就是祖先。

• 範例（本程式）

  • 圖：三角形 $(1,2,3)$ + 尾巴 $(2,4,5)$。

  • 結果：Articulation points = ${2,4}$；Bridges = ${(2,4),(4,5)}$。

  • 直覺：三角形內有回邊能彼此「補救」；尾巴沒有回邊，切就斷。

• 複雜度與實作細節

  • 時間 $O(V+E)$，空間 $O(V+E)$。

  • 多源圖要從所有 WHITE 節點啟動 DFS。

  • 想更貼近「回到當前遞迴棧上的祖先」可寫：if (color[v]==GRAY && v!=pi[u])。

  • 無向圖常見 bug：忘了略過父邊，導致把雙向邊誤當回邊。

• 與 Tarjan SCC（有向圖）對照（備忘）

  • 有向圖版本用 index/lowlink + stack + inStack。

  • 回邊條件變成「鄰居在棧中」。

  • 觸發 SCC 輸出條件：lowlink[u] == index[u]。

• 口訣

  • 橋：$low[\text{child}] > d[\text{parent}]$。

  • 關節：根看「子樹數」，非根看「child 的 low 是否上不去」。

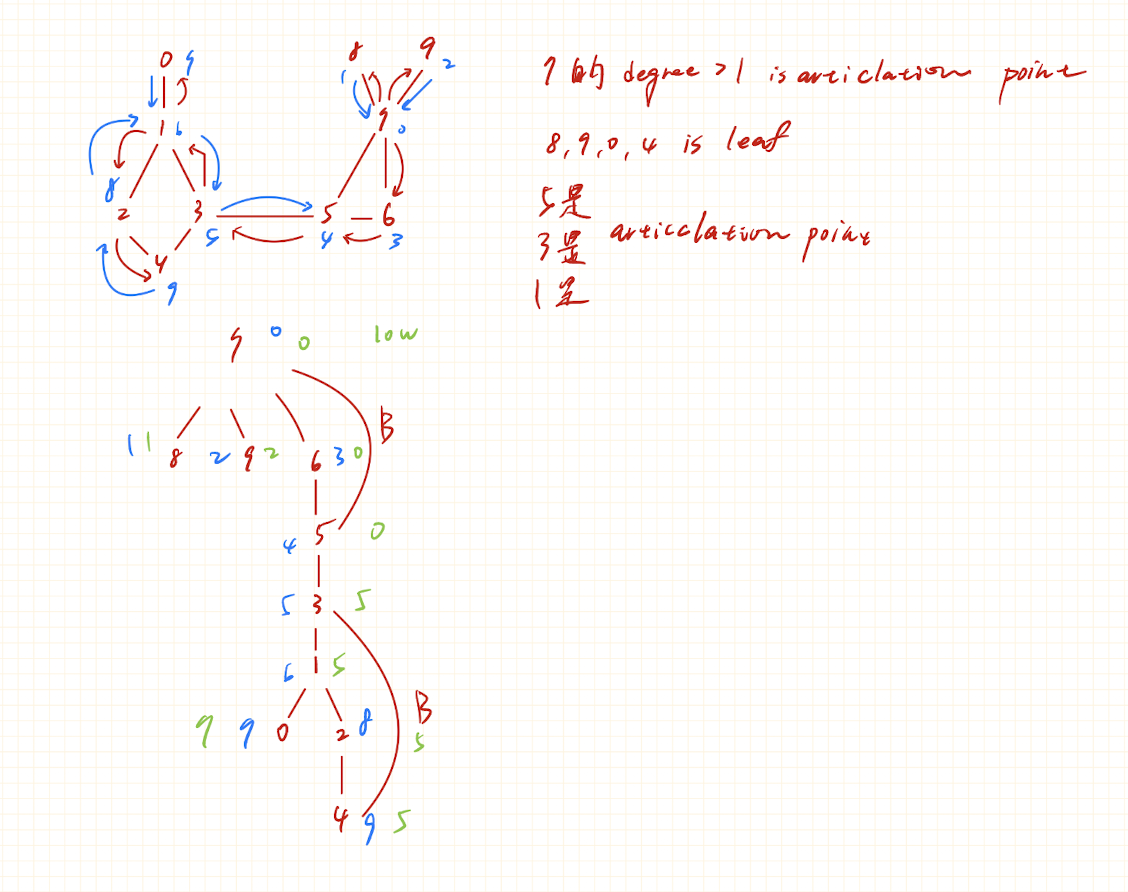

手寫計算

[!note]- 手寫計算

Tarjan’s Algorithm — SCC（有向圖）

• 目標：在有向圖分解 Strongly Connected Components，時間 $O(V+E)$。

• 狀態

  • $d[u]$：發現次序（index）。

  • $low[u]$：自 $u$ 出發，沿樹邊並經任意多條指向堆疊中頂層節點的回邊，能到的最小 $d[\cdot]$。

  • stack<int> st、onStack[u]：維持當前 DFS 路徑集合。

• 定義（$low$ 的更新來源）
  $$
  low[u] = \min\Big(
  d[u],
  \min_{u\to v\ \text{且}\ v\ \text{未訪問}} low[v], \min_{u\to v\ \text{且}\ onStack[v]} d[v]
  \Big)
  $$

• 規則

  1. 進點：d[u]=low[u]=++time; push(u); onStack[u]=true

  2. 掃邊 $u \to v$

     • 若 d[v]==0：dfs(v) 後 low[u]=min(low[u], low[v])

     • 否則若 onStack[v]：low[u]=min(low[u], d[v])

  3. 若 low[u]==d[u]：u 為一個 SCC 的根，從棧頂彈出直到 u，形成一個 SCC

• 為什麼 low[u]==d[u] 觸發輸出

  • 若 $low[u]<d[u]$，代表子樹能「勾回」更早棧上祖先，u 屬於更大的連通塊，不能切。

  • $low[u]==d[u]$ 表示再也回不到更早棧上點；以 u 為界閉合，棧上從頂到 u 正是一個極大 SCC。

• 常見陷阱

  • 少了 onStack[v] 判斷會把 forward/cross edge 誤算進 low。

  • 多連通分量要從所有 d[u]==0 的點啟動 dfs。

  • 索引一致性（0/1-based）與容器大小。

#include <bits/stdc++.h>
using namespace std;

enum Color { WHITE, GRAY, BLACK };

struct TarjanSCC {
  int n, timer = 0;
  vector<vector<int>> adj;      // 有向圖鄰接表
  vector<Color> color;          // CLRS 著色：WHITE/GRAY/BLACK
  vector<int> d, low;           // d = 發現次序, low = low-link
  vector<bool> onStack;         // 是否在堆疊（表示仍在當前 DFS 路徑上）
  stack<int> st;
  vector<vector<int>> sccs;     // 輸出：每個 SCC 的節點集合

  TarjanSCC(int n)
    : n(n), adj(n+1), color(n+1, WHITE),
      d(n+1, 0), low(n+1, 0), onStack(n+1, false) {}

  void addEdge(int u, int v) { adj[u].push_back(v); } // 只加 u->v

  void dfs(int u){
    color[u] = GRAY;
    d[u] = low[u] = ++timer;    // 進點：d 與 low 同步為新時間戳
    st.push(u); onStack[u] = true;

    for(int v : adj[u]){
      if(d[v] == 0){            // 樹邊
        dfs(v);
        low[u] = min(low[u], low[v]);     // 子樹回傳降低 low[u]
      } else if(onStack[v]) {   // 僅當 v 還在棧上，才視為「真回邊」
        low[u] = min(low[u], d[v]);
      }
      // 若 v 已出棧（BLACK & onStack[v]==false），不影響 low[u]
    }

    // u 為一個 SCC 的根：收割一個 SCC
    if(low[u] == d[u]){
      vector<int> comp;
      while(true){
        int x = st.top(); st.pop();
        onStack[x] = false;
        comp.push_back(x);
        if(x == u) break;
      }
      sccs.push_back(move(comp));
    }

    color[u] = BLACK;
  }

  void run(){
    for(int u = 1; u <= n; ++u)
      if(d[u] == 0) dfs(u);
  }
};

int main(){
  // 範例：1->2->3->1 為一個 SCC；3->4->5 為鏈，(4)、(5) 各自成 SCC
  TarjanSCC G(5);
  G.addEdge(1,2); G.addEdge(2,3); G.addEdge(3,1);
  G.addEdge(3,4); G.addEdge(4,5);

  G.run();

  cout << "u: d/low\n";
  for(int u=1; u<=5; ++u) cout << u << ": " << G.d[u] << "/" << G.low[u] << "\n";

  cout << "SCCs:\n";
  for(auto &c: G.sccs){
    sort(c.begin(), c.end());   // 只為了穩定輸出觀察
    for(int x: c) cout << x << " ";
    cout << "\n";
  }
}

• 複雜度

  • 時間：$O(V+E)$；空間：$O(V+E)$（含堆疊與鄰接表）。

• 速記

  • 回邊條件（有向圖，SCC 版）：onStack[v]。

  • 觸發輸出：low[u]==d[u]。
