Binomial Tree

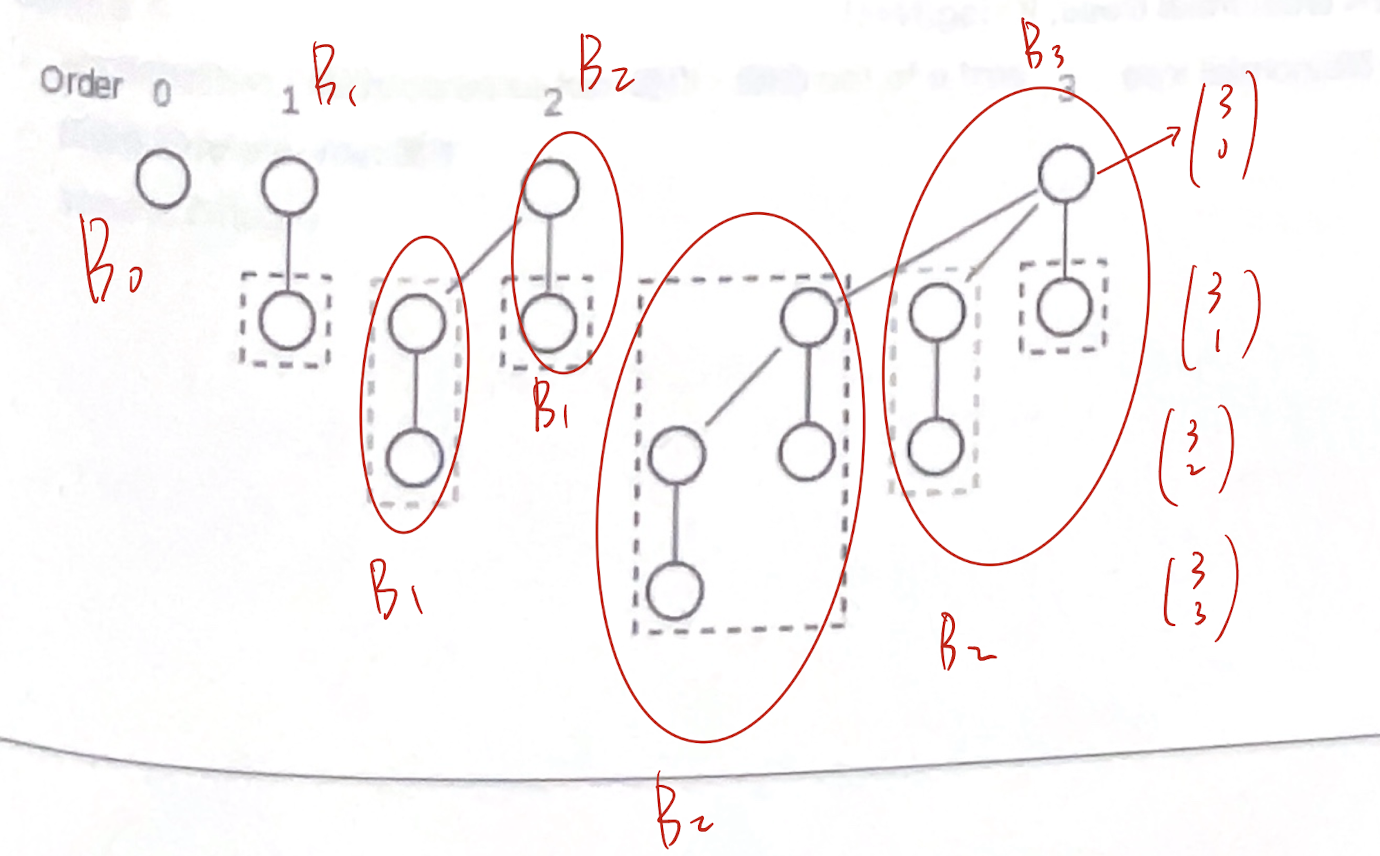

定義

• 高度為 0 的 Binomial Tree，只有一個節點，記為 B₀（root level = 0 開始）。

• 高度為 k 的 Binomial Tree，記為 Bₖ，是由 兩個 Bₖ₋₁ 的 Binomial Trees 所組成。

  • 取其中一個 tree 的 root 作為新的 root。

  • 另一個作為其子樹。

定理

Binomial Tree 定理

組合恆等式推導

在 Binomial Tree 中，如果我們要計算 Bk 的第 i 層節點數，可以利用兩棵 B(k-1) 來推導：

• 第一棵 B(k-1) 的 第 i 層節點數 會直接成為 Bk 的第 i 層節點數。

• 第二棵 B(k-1) 被接到新的 root 之下，因此它的 第 (i-1) 層節點數 會對應到 Bk 的第 i 層節點數。

因此： $$

Bk \text{ 的第 } i \text{ 層節點數}

= B_{k-1} \text{ 的第 } i \text{ 層節點數}

• B_{k-1} \text{ 的第 } (i-1) \text{ 層節點數}

$$

這個關係式對應到組合公式：

$$ \binom{k-1}{i} + \binom{k-1}{i-1} = \frac{(k-1)!}{(k-1-i)! , i!} + \frac{(k-1)!}{(k-i)! , (i-1)!} $$

$$ = \frac{(k-1)! \cdot (k-i)}{(k-i)! , i!} + \frac{(k-1)! \cdot i}{(k-i)! , i!} $$

$$ = \frac{(k-1)! \cdot [(k-i) + i]}{(k-i)! , i!} = \frac{(k-1)! \cdot k}{(k-i)! , i!} = \binom{k}{i} $$

Binomial Tree 性質

• 高度為 $k$ 的 Binomial Tree，第 $i$ 層的節點數為：$\binom{k}{i}$

• 高度為 $k$ 的 Binomial Tree，節點總數為：

$$ \binom{k}{0} + \binom{k}{1} + \cdots + \binom{k}{k} = 2^k $$

因為：$B_k = 2 \times B_{k-1}$ 所以：$|B_k| = 2 \cdot |B_{k-1}| = 2 \cdot 2^{k-1}= 2^k$

Binomial Heap (Binomial Queue or B-Heap)

定義

• Binomial Heap 是由 一堆不同高度的 Binomial Trees 組成的集合或是 forest。

• 每一棵樹皆為 min-tree（父節點 ≤ 子節點）。

節點數與樹的數量關係

• 若 Binomial Heap 具有 $N$ 個節點，最多有 $O(\log n)$ 棵 Binomial Tree。

• 如果 $N = 2^k - 1$，則有 $k$ 棵 Binomial Trees，且高度為 $0 \sim k-1$。

• 如果 $N = 2^k$，則有一棵高度為 $k$ 的 Binomial Tree。

範例

當 N = 11

• 11 的二進位表示為：

$$

(11)_{10} = (1011)_2

$$

• 所以該 Binomial Heap 由 B₃, B₁, B₀ 三棵 Binomial Trees 組成。

當 N = 18

• 18 的二進位表示為：

$$

(18)_{10} = (10010)_2

$$

• 所以該 Binomial Heap 由 B₄, B₁ 兩棵 Binomial Trees 組成。

操作

Merge (Combine) two Binomial Heaps H1, H2

• Lazy merge：將 H1 和 H2 合併，具有相同高度的無需合併

  • Lazy merge：$O(1)$

• eager merge（Weiss 版本）當兩個 Binomial Heap 進行 勤勞合併 時：

  • 若有相同高度的 binomial trees，必須合併成一棵新的樹。

  • 合併規則：root 較小的作為新 root，另一棵成為它的子樹。

  • 持續合併，直到沒有相同高度的 binomial trees 為止。

  • 時間複雜度：$(\lg N)$

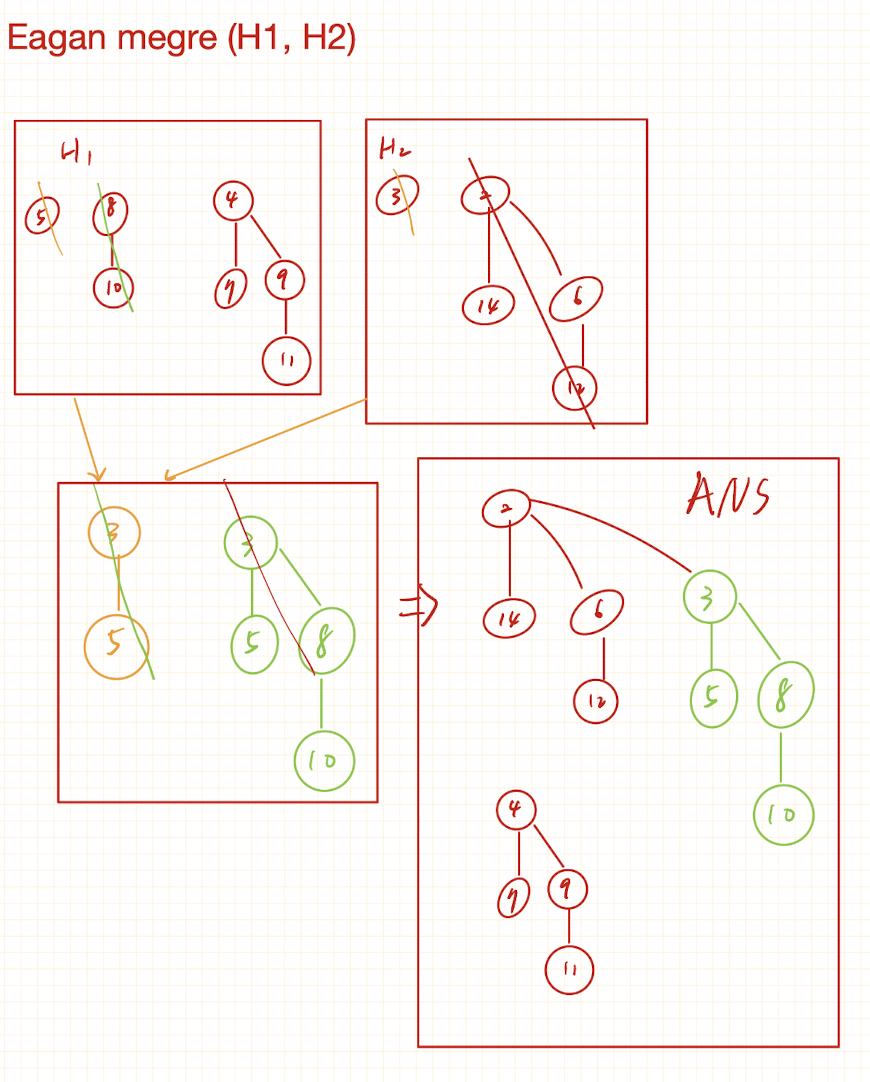

範例

1. 先合併 3 和 5
2. 合併 8-10 跟 3-5 成為 3-5-8-10 後合併 2-14-6-12 成為新樹
3. 得到答案

Delete-min of Binomial Heap

1. 找出最小值的 root 所在樹 T。

2. 刪除該 root，剩餘子樹形成新的集合 H2。

3. 將 H2 與原本的 H1 合併。

• 時間複雜度：$O(\log n)$

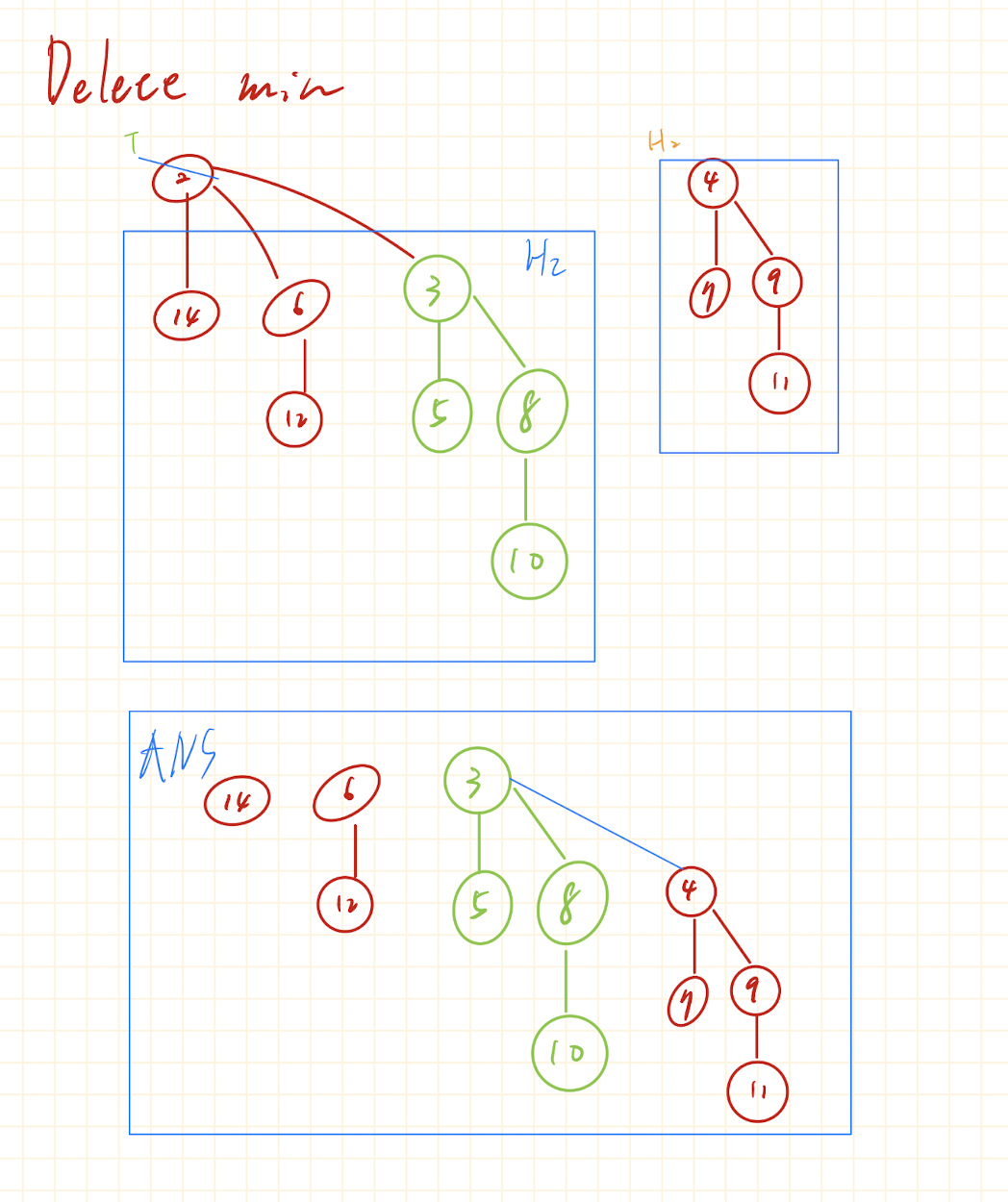

範例

1. 刪除 2 然後變成很多個 H2
2. 高度相同的合併 3-5-8-10 和 4-7-9-11 合併

Insert X in Binomial Heap H1

• 將新節點 X 視為一個單獨的 Binomial Heap H2。

• 執行 Merge(H1, H2)。

• 大部分情況下，插入的時間是 $O(1)$。

  • 因為插入一個元素時，只是建立一棵 $B_0$ 並和原本的 Heap 做合併。

  • 大部分時候不需要持續合併。

• 少部分情況下，插入會觸發一連串的合併，最壞情況需要 $O(\log n)$。

  • 發生在 Heap 的節點數恰好是 $2^k - 1$ 的時候。

  • 這時候 Heap 中剛好有從 $B_0, B_1, …, B_{k-1}$ 的所有樹各一棵，插入後會產生連鎖合併，最後合成一棵 $B_k$。

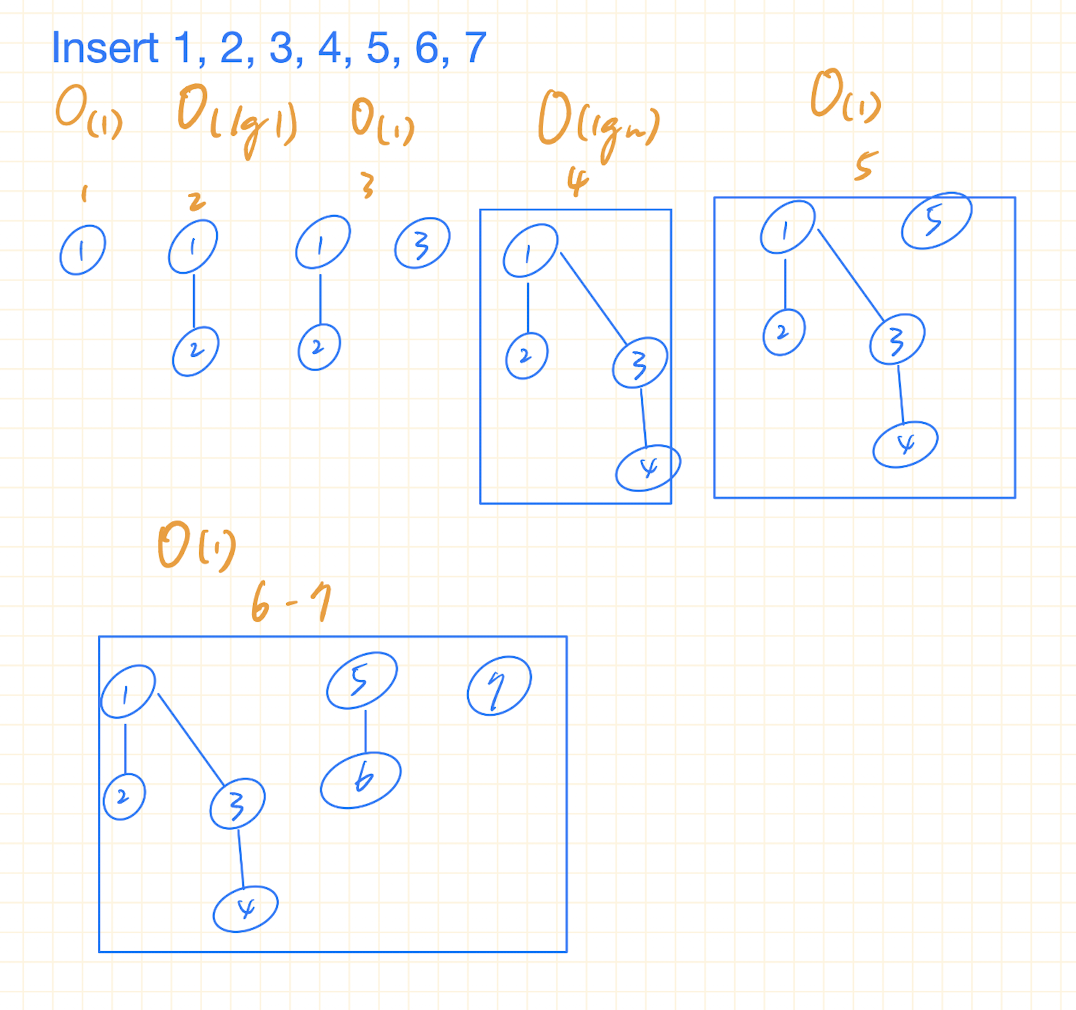

範例

複雜度比較表

操作	DS&CLRS	Weiss
Merge	$O(1)$	$O(\log n)$
Delete-min	$O(\log N)$	$O(\log N)$
Insert	$O(1)$	$O(1)$
Delete-X	$O(\log n)$	$O(\log n)$
Find-min	$O(1)$	$O(\log n)$

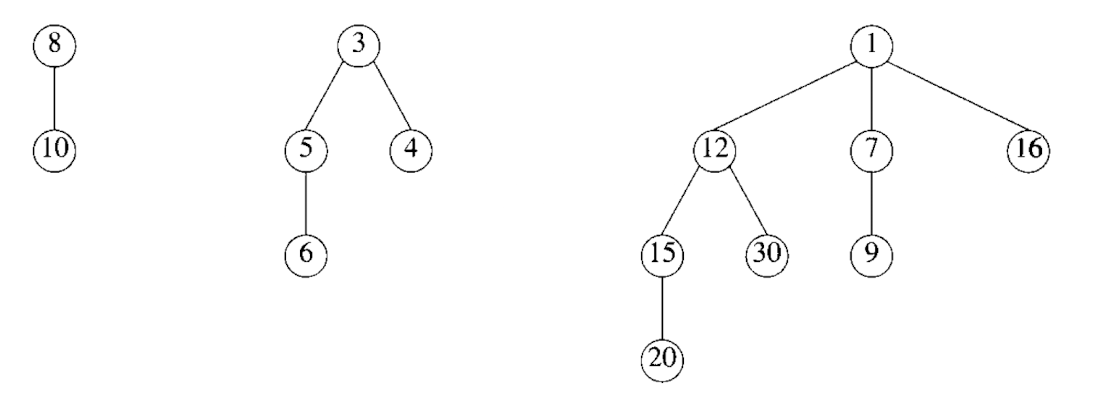

Fibonacci Heap (F-Heap)

定義

Fibonacci Heap 是一種堆積資料結構，它支援 Binomial Heap 的三種操作：

• Insert (插入)

• Delete min / max (刪除最小值或最大值)

• Combine (Union) (合併)

另外，Fibonacci Heap 還能有效率地支援：

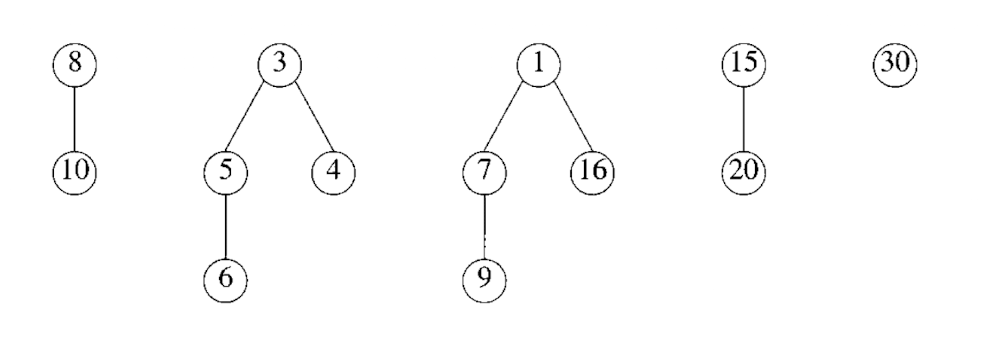

1. Delete：刪除任意指定節點，Delete 的攤銷時間：$O(1)$，將原圖刪除 12 後。
2. Decrease-key：將指定節點的鍵值減少，Decrease-key 的攤銷時間：$O(\log n)$。

• Binomial Heap 的操作，在 Fibonacci Heap 上也能以相同的漸進時間完成。

種類

• Min-Fibonacci Heap：由多棵 min-tree 組成。

• Max-Fibonacci Heap：由多棵 max-tree 組成。

在實作與分析中，通常專注於 Min-Fibonacci Heap，簡稱 F-Heap。

Binomial Heap 可以看作是 Fibonacci Heap 的特例，因此所有 Binomial Heap 的例子也都是 F-Heap 的例子。

結構特徵

• 在每個節點中，除了 Binomial Heap 的基本欄位外，還額外增加：

• parent：指向父節點。

• child-cut：用於輔助管理樹結構，特別是在 decrease-key 時。

操作與時間複雜度

操作	攤銷時間
Insert	O(1)
Merge (Union)	O(1)
Find-min	O(1)
Delete-min	O(log n)
Decrease-key	O(1)
Delete (任意節點)	O(log n)

Decrease-key

將原圖把 15 減掉 4 之後的變化

重點說明

1. 當要減少的節點是 Root：

   • 直接把 $key$ 值改小即可。

   • 因為它仍然在 root list 裡，且不會破壞 heap 性質。

   • 操作時間為 $O(1)$。

2. 當要減少的節點不是 Root：

   • 如果新的 key 值仍然大於等於父節點，就不用動。

   • 如果新的 key 值小於父節點，則違反了 min-heap 性質：

     • 把這個節點「切斷」(cut) 從父節點移出。

     • 把它放回 root list（成為一棵新的樹）。

     • 若父節點之前已經被 cut 過一次，則會觸發 cascading cut（連鎖切割），繼續往上處理父節點。

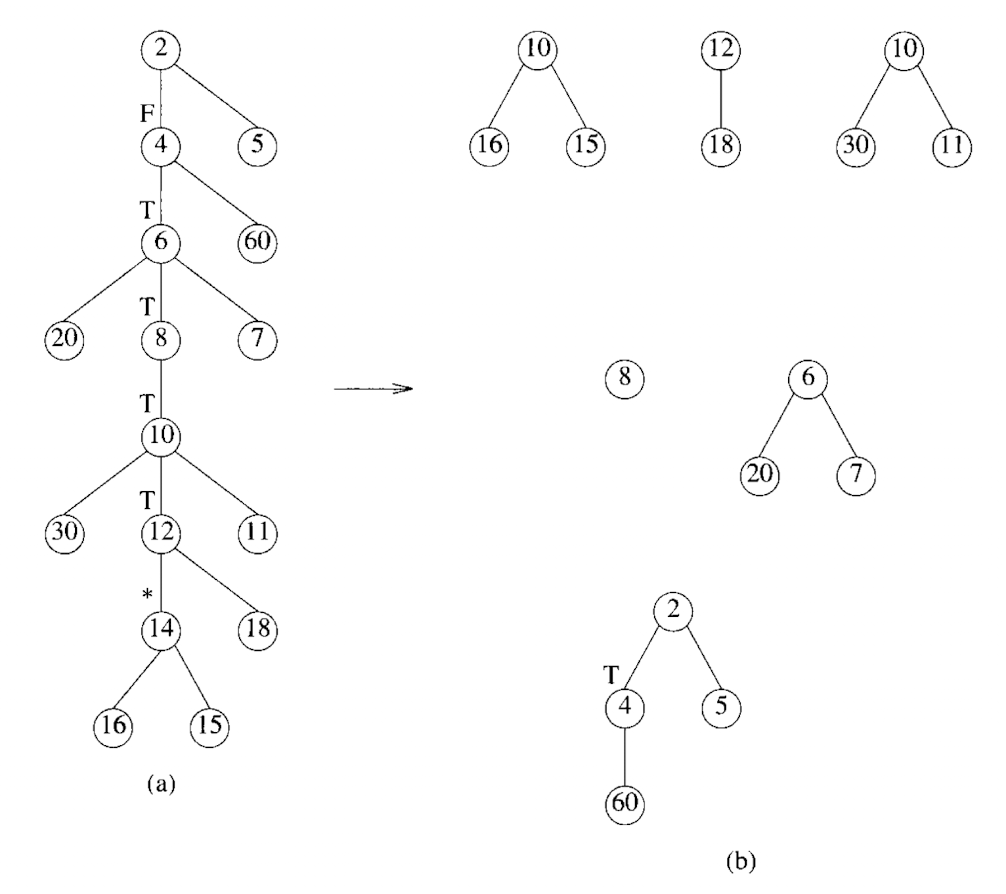

cascading cut

初始狀態 (圖 a)

• Heap root: 2

• 節點 4, 6, 8, 10, 12 都已經被標記 (child-cut = T)，只有節點 4 是 F

• 目標：對節點 14 執行 decrease-key，使得 14 比父 12 還小

執行 decrease-key(14)

1. 14 減小 → 比父 12 小 → 切下 14，放入 root list

2. 父 12 已經是 T → 連鎖切 → 切下 12

3. 父 10 已經是 T → 連鎖切 → 切下 10

4. 父 8 已經是 T → 連鎖切 → 切下 8

5. 父 6 已經是 T → 連鎖切 → 切下 6

6. 父 4 是 F → 改成 T，停止

結果狀態 (圖 b)

Application of Fibonacci Heaps (F-Heaps)

主要應用

Fibonacci Heaps 的一個經典應用是在 單源最短路徑演算法 (Single Source Shortest Path, Dijkstra’s Algorithm) 中。

• Delete-min：對應於每次從未處理頂點中，取出 $distance(i)$ 最小的點並加入集合 $S$。

• Decrease-key：對應於更新該點相鄰頂點的距離。

複雜度分析

• Insert：$O(1)$（用來初始化 $n−1$ 個頂點）

• Delete-min：執行 $n−2$ 次，每次 $O(\log n)$

• Decrease-key：最多執行 $e$ 次，每次 $O(1)$ 攤銷時間

總時間：

$$

O(n \log n + e)

$$

與其他方法比較

• Array：$O(n^2 + e)$

• Binary Heap / Binomial Heap：$O((n+e) \log n)$

• Fibonacci Heap：$O(n \log n + e)$

意義

• 在稀疏圖 (邊數 $e \approx n$) 下，F-Heap 對 Dijkstra 提供 漸進上的改進。

• 如果要做 All-Pairs Shortest Path (每個節點都當作源點跑一次 Dijkstra)，整體複雜度變成：

$$

O(n^2 \log n + ne)

$$

• 這比傳統 $O(n^{3)$ 動態規劃方法更快（當 $e < n}2$ 時）。

總結

F-Heap 的核心應用：

1. 單源最短路徑 (Dijkstra)

2. 最小生成樹 (Prim’s Algorithm)

3. 任何需要大量 decrease-key 的圖演算法

關鍵價值：大量 decrease-key 時，能把複雜度從 $O((n+e) \log n)$ 改進到 $O(n \log n + e)$。
